Opleggingen

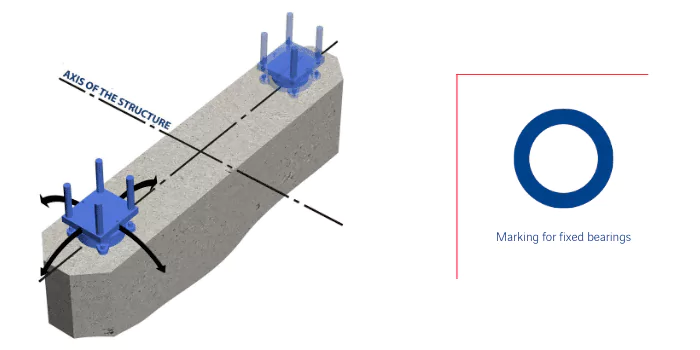

• Overbrengen van verticale lasten

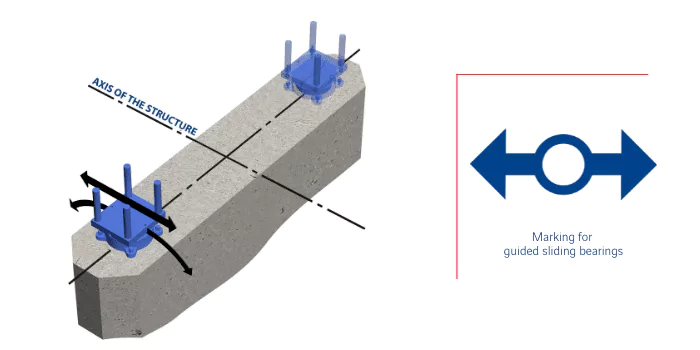

• Glijdende bewegingen in één horizontale richting
• Overbrengen van horizontale krachten in de andere horizontale richting
• Rotaties ingeschakeld

• Overbrengen van verticale belastingen

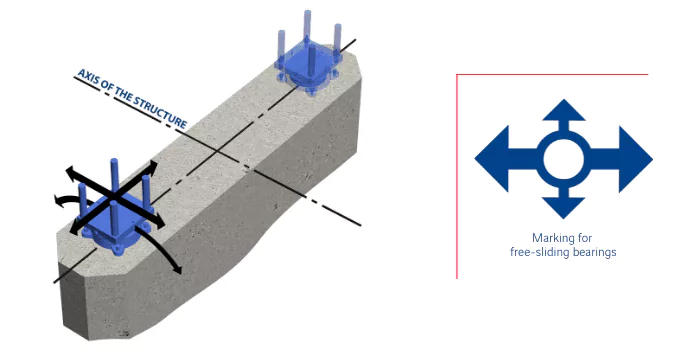

• Bewegingen in beide horizontale richtingen
• Geen overdracht van externe horizontale krachten
• Rotaties ingeschakeld

De structurele rotaties worden aangepast dankzij een elastomeer pad, opgesloten in een stalen pot, dat reageert met een hoge verticale stijfheid en een lage rotatieweerstand. Ze zijn kosteneffectief voor hoge verticale belastingen en kleine tot matige horizontale belastingen.

TETRON® CD bestaan uit een elastomeer pad opgesloten in een stalen cilinder of pot, die aan de bovenkant is voorzien van een ronde stalen plaat (piston).

Het elastomeer gedraagt zich als een viskeuze vloeistof die onder hoge druk stroomt om rotatie- en kantelbewegingen van de zuiger om elke horizontale as mogelijk te maken. Bij geleide of vaste opleggingen worden externe zijwaartse krachten overgebracht door geschikte begrenzingen of geleiders.

De sferische plaat maakt rotatie rond elke as mogelijk bij lage wrijving. Ze zijn zeer duurzaam en zijn bestand tegen hogere verticale belastingen dan kogellagers en tegen hoge rotaties.

ISOGLIDE® voor compacte en sterkere opleggingen

Nieuw is dat alle Freyssinet spherische opleggingen nu ISOGLIDE® materiaal gebruiken in plaats van zuiver PTFE.

• ISOGLIDE® verdraagt hogere spanningen dan PTFE (compressiesterkte van 180 N/mm2), wat het in de meeste gevallen mogelijk maakt om de afmetingen van het lager te verkleinen.
  • Wrijvingsfactor <2% in een gematigd temperatuurbereik
  • Wrijvingsfactor <3,5% bij zeer lage temperaturen
• Het is ook vijf keer slijtvaster dan PTFE (tot 50 km), wat vooral interessant is voor toepassingen met frequente en repetitieve bewegingen en rotaties. Het zorgt voor een langere levensduur met lagere onderhoudskosten.

En last but not least is het bestand tegen extreme temperaturen, van -50°C tot 90°C.

TETRON® SK (geleidingsconstructie) en TETRON® PK (vasthoudconstructies) worden gebruikt bij grote horizontale lasten die moeten worden overgebracht. Ze worden meestal gecombineerd met vrije glijopleggingen

Tetron® SK (Shear Key)

[invoegen foto]

• Het bestaat uit een bodemplaat met een rail en een bovenplaat met twee geleidingen.
• Het is ontworpen om horizontale bewegingen in de as van de rail te accepteren en loodrechte horizontale ladingen over te brengen (het laat beweging op één as en rotatie op twee assen toe). Hij neemt geen verticale belasting op.
• De SK wordt meestal gecombineerd met vrij glijdende opleggingen aan weerszijden. Hierdoor kan de “geleidende” functie worden gescheiden van de opleggingen, wat meestal nodig is bij zeer hoge horizontale belastingen.

Tetron® PK (Pin Key)

[invoegen foto]

• Hij bestaat uit een onderplaat en een bovenplaat die verbonden zijn met een pin.
• Hij ondersteunt horizontale belastingen op beide assen van de brug.
• Hij ondersteunt geen verticale belastingen en laat geen beweging toe.

Net als de SK wordt hij meestal gecombineerd met vrij glijdende opleggingen.

TETRON® taatsopleggingen bieden een economische en duurzame oplossing voor staalconstructies. De maximale verticale belasting wordt bepaald door de grootte van de oplegging. Rotatie is slechts in één richting mogelijk.

De taatsopleggingen bestaat uit een metalen onderplaat waarop een taats pendelt; breekpennen houden de taats op zijn plaats.

[invoegen foto]

De taatsopleggingen is verkrijgbaar in een vaste, vrij glijdende en geleide glijdende uitvoering.

Werkingsmodus
Lineaire lagers kunnen verticale en horizontale belastingen op één as opvangen.

[invoegen foto]

Ze laten rotatie op één as en beweging op één as toe.

Monitoring

Om het gedrag van de constructie in de loop der tijd te volgen, kunnen potopleggingen worden uitgerust met een verticaal lastmeetsysteem.

De metingen gebeuren rechtstreeks op de opleggingen, of op afstand via een remoteverbinding.

Add-ons voor specifieke constructie- of omgevingsbehoeften

Anti-upliftsysteem
Dit systeem wordt voornamelijk gebruikt voor daken, loopbruggen of bruggen die onderhevig zijn aan aardbevingen, om incidentele of permanente verticale opwaartse kracht van de bovenbouw te weerstaan.

Het bestaat uit zijdelingse steungeleiders of een centrale stang, afhankelijk van de uitgeoefende krachten, de beschikbare ruimte en het type ondersteuning.

Verankering aan de constructie is vereist.

Borgingsgeleider
Dit systeem wordt gebruikt om seismische krachten op constructies te beperken. Het blokkeert de beweging van de oplegging tot een bepaalde belasting en laat het vervolgens los wanneer die belasting wordt overschreden.

De oplegging wordt bevestigd met speciaal ontworpen afschuifschroeven.

Vijzelbare oplegging
Dit systeem kan worden gebruikt om de bovenbouw op te vijzelen door rechtstreeks in te werken op het lager wanneer de bovenbouw dreigt te verzakken (instabiele grond bijvoorbeeld).

• Voor potopleggingen wordt een pasta of hars in de pot geïnjecteerd onder de elastomeer schijf.
• Bij elastomeeropleggingen wordt een platte vijzel geplaatst onder de oplegging.

Bescherming

Freyssicare accessoires zijn ontworpen om de levensduur van brugonderdelen, zoals opleggingen, te verlengen. De Freyssicare-collectie biedt effectieve bescherming voor dergelijke onderdelen door regenwater en verontreinigingen in de lucht, de belangrijkste oorzaak van corrosie, af te schermen of af te leiden.

DE BODYGARDE TM
De BodygardeTM is ontworpen om beweging van de oplegging op te vangen zonder de effectiviteit ervan aan te tasten. De intelligente afdekking beschermt het lager tegen water, stof en zout, terwijl het hi-tech ademende materiaal luchtdoorstroming toelaat, zodat het lager schoon en droog blijft, maar toch toegankelijk voor inspecties.
