Koploper in de bouw van bruggen
In 1989 ontwikkelde Freyssinet het eerste individueel beschermde parallele strengensysteem tuikabel, de basis van Freyssinet’s technologie voor tuibruggen en kabelconstructies. De techniek is sindsdien veelvuldig toegepast en verbeterd op meer dan 300 projecten. Enkele voorbeelden zijn de brug van Normandië, de brug van Iroise en het viaduct van Millau in Frankrijk, de Vasco de Gama-brug in Lissabon, de Rion Antirion-brug in Griekenland, het dak van het BC Place-stadion in Vancouver in 2011 en de Russky Island-brug in Vladivostok, die met een hoofdoverspanning van 1.104 meter nog steeds wereldrecordhouder is. Vandaag de dag heeft Freyssinet een ecosysteem van expertise ontwikkeld in de bouw en het onderhoud van tuibruggen.
-
320+Aantal constructies wereldwijd gebouwd met Freyssinet tuikabelsystemen
-
585mWereldrecord voor de lengte van tuikabels met Freyssinet-technologie (meters)
-
2200Mpa - Hoogste staalkwaliteit gebruikt voor het Freyssinet tuikabelsystemen
-
100 jaarOntwerplevensduur van Freyssinet tuikabelsystemen
Investeren in duurzame technologie
Tuikabels zijn de beste oplossing om het gewicht van bruggen te verminderen en tegelijkertijd de overspanning te vergroten. Hierdoor worden materialen bespaard en de ecologische voetafdruk verkleind. Ze verkorten ook de bouwtijd. Deze belangrijke voordelen, samen met de voortdurende verbeteringen van de technologie in de afgelopen jaren, zijn de reden waarom ontwerpers en brug-eigenaren ze zo graag gebruiken. Met de installatie in 2021 van 2160 MPa tuikabels op de Saemangeum-brug in Zuid-Korea laat Freyssinet zien dat innovatie nog steeds deel uitmaakt van zijn DNA.
De benchmark in de markt op het gebied van vermoeiingsweerstand, corrosiebescherming, inspecteerbaarheid en vervangbaarheid. Duurzame technologie, voortdurend geoptimaliseerd in ontwerp en uitvoering om voorop te blijven lopen in de markt.
Voortdurende ontwikkeling van nieuwe producten en methoden om de integratie van tuikabelsystemen te vergemakkelijken en projecten succesvol te maken, zelfs in nieuwe configuraties.
Onze technologie is volledig gekwalificeerd volgens de nieuwste internationale normen en wordt regelmatig getest volgens
- fib Bulletin 89 “Acceptance of stay cable system using prestressing steel”, 2019
- PTI DC45.1-18 “Recommendations for stay cable design, testing and installation”, 2018
- CIP “Recommendation of French inter-ministerial commission on prestressing”, 2002
Ontwikkeling van effectieve oplossingen dankzij gespecialiseerde teams met netwerken over de hele wereld. Tuikabels ontworpen en geproduceerd onder volledige controle.
Pro-actieve service tijdens en na de garantieperiode, dankzij
- de kracht van het Freyssinet-netwerk
- technologieën en instrumenten waarmee onze partners de prestaties kunnen controleren en preventief onderhoud kunnen uitvoeren, wat essentieel is voor de levensduur van de producten en de structuur.
Expertise
Ontwerp
Onze ontwerpteams ontwikkelen innovatieve oplossingen op maat, van pre-engineering tot implementatie op locatie. We gaan uw moeilijkste uitdagingen aan met de strengste duurzaamheidscriteria.
Eigen productie en levering
Freyssinet is een van de weinige spelers op de markt die de hele toeleveringsketen integreert, van engineering en productie tot implementatie op locatie.
Integratie & installatie
Het Freyssinet tuikabelsysteem is toegepast op meer dan 300 constructies wereldwijd. De individuele installatie van de strengen en de automatische aanpassing door het Isotension®-proces, gepatenteerd door Freyssinet, maken een uitstekende flexibiliteit tijdens de installatie mogelijk, terwijl de gelijkmatigheid van de krachten in de kabels wordt gegarandeerd.
Inspectie, onderhoud en vervanging
Over het algemeen vertegenwoordigen tuikabels 5 tot 8% van de investering in een constructie en zijn kritieke elementen die regelmatig moeten worden gecontroleerd. Op basis van onze ervaring hebben we een compleet assortiment technische oplossingen en diensten ontwikkeld voor alle onderhoudsfasen van tuikabelsystemen.
Onze oplossingen voor tuikabelsystemen
Strengen zijn de belangrijkste componenten van Freyssinet Parallel Strand System (PSS)-kabels en worden vaak hoofdtrekelementen genoemd. Het zijn de modulaire elementen waarmee volledige kabels van elke grootte kunnen worden gemaakt van lichtgewicht en toch duurzame elementen die zijn gebundeld. Freyssinet heeft twee technologieën ontwikkeld, bekend als Monostrand® en Cohestrand®, die de norm zetten in de constructie van kabelconstructies.

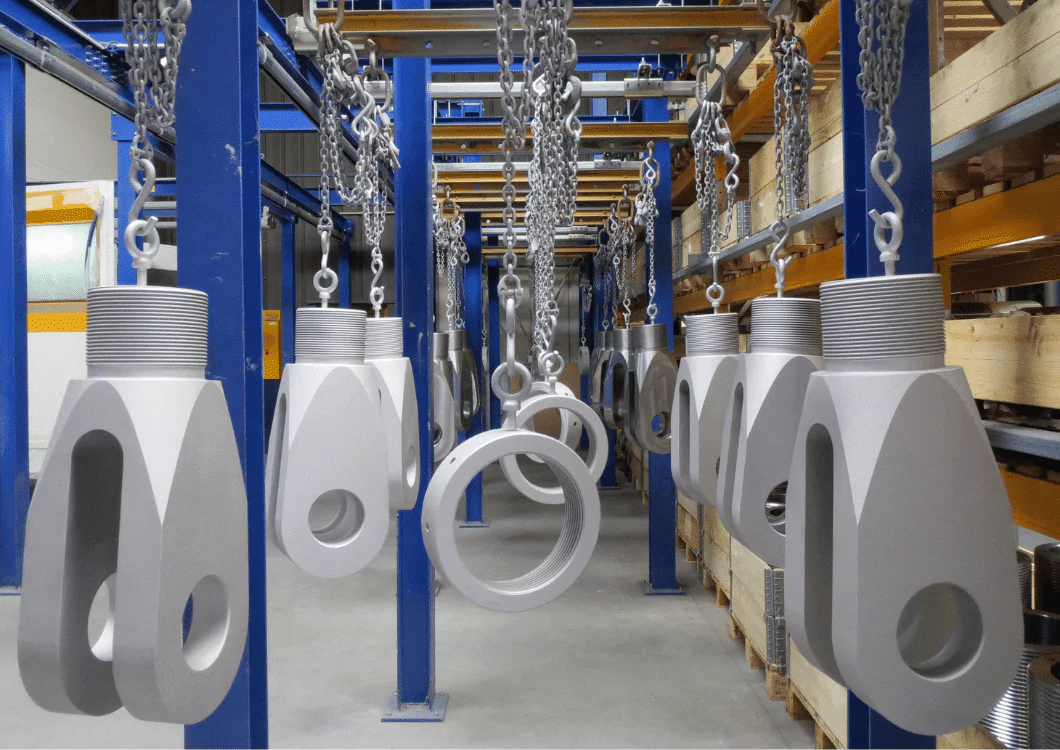

Verankeringen worden ontworpen door het interne ontwerpteam van Freyssinet om de levensduur van tuien te verlengen. Ze worden ook in eigen huis vervaardigd om het hoogste niveau van productiecontrole te garanderen. Onze modulaire oplossingen voldoen aan alle behoeften, van korte kabelhangers met behulp van gaffels tot kabels met een zeer grote spanwijdte.
Dempers zijn mechanische systemen die tussen de kabel en de brug worden geïnstalleerd. Ze voeren energie af om de stabiliteit van de kabel te garanderen.
Naast de risico’s die gepaard gaan met de bouw van een brug, moeten beheerders rekening houden met de risico’s tijdens de levensduur van de brug, zoals brand, blikseminslag, explosie of ijsvorming op kabels. Wij hebben specifieke oplossingen ontwikkeld voor wie deze risico’s beter wil beheersen en de sluiting van een brug en de impact op de lokale economie wil beperken of vermijden.
Tuibruggen zijn elegante en sterke constructies die iconische architectonische monumenten kunnen worden. Om hun esthetiek verder te verbeteren, hebben we gekleurde ducts en verlichtingssystemen ontwikkeld. Door functionaliteit, esthetiek en mechanische prestaties te combineren, kunnen onze oplossingen aan uw eisen worden aangepast.
Het parallelle strengsysteem dat Freyssinet heeft ontwikkeld, bekend van tuibruggen en extradosed bridges, biedt voordelen op het gebied van duurzaamheid voor hangbruggen en bekabelde stadiondaken.

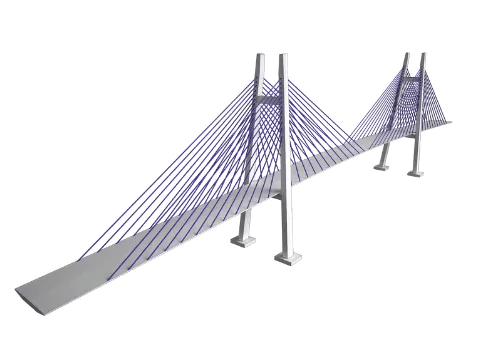

Tuibrug
- Standaard anker
- Clevis anker
- ‘Multihole’ zadel
- ‘Built-in’ zadel
- Monostrand
- Compact Monostrand
- Cohestrand
- CFRP strand (Carbon Fibre Reinforced Polymer)
- Interne elastomeer dempers voor kabels < 80m
- Interne hydraulische dempers voor kabels van 80 tot 150 m
- Interne radiale dempers voor kabels van 150 tot 300 m
- Externe hydraulische dempers voor kabels >300 m
- Cross-ties
- Brandbescherming
- Bescherming tegen bliksem
- Bestrijding van ijsafzetting
- Bescherming tegen ontploffingen
- Gekleurde HDPE omhullingsbuizen
- Smart LED
- ‘Integrated lighting module’

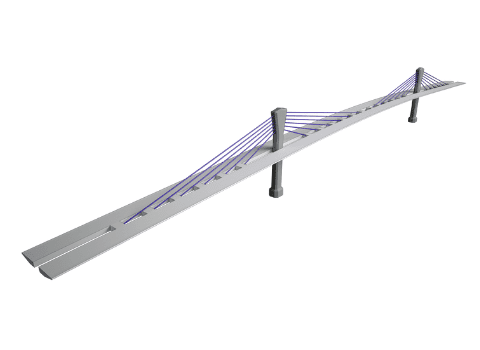

Extrados brug
- Extrados anker
- ‘Multihole’ zadel
- ‘Built-in’ zadel
- Monostrand
- Cohestrand
- ‘Locally Cohesive Strand’ (LCS)
- Interne elastomeer dempers
- Bescherming tegen brand
- Bescherming tegen bliksem
- Bestrijding van ijsafzetting
- Bescherming tegen ontploffingen
- Gekleurde HDPE omhullingsbuizen
- Smart LED
- ‘Integrated lighting module’

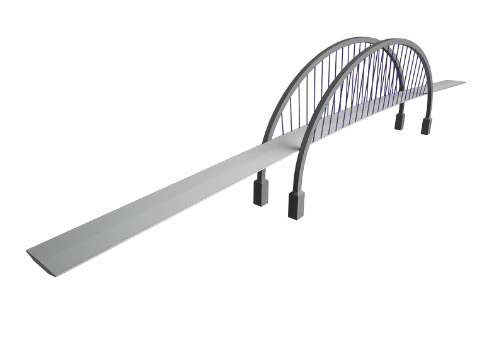

Boogbrug
- Standaard anker
- Clevis anker
- Monostrand
- Compact Monostrand
- CFRP strand (Carbon Fibre Reinforced Polymer
- Interne elastomeer dempers
- Bescherming tegen brand
- Bescherming tegen bliksem
- Bestrijding van ijsafzetting
- Bescherming tegen ontploffingen
- Gekleurde HDPE-buis
- Slimme LED-oplossing
- Geïntegreerde verlichtingsmodule

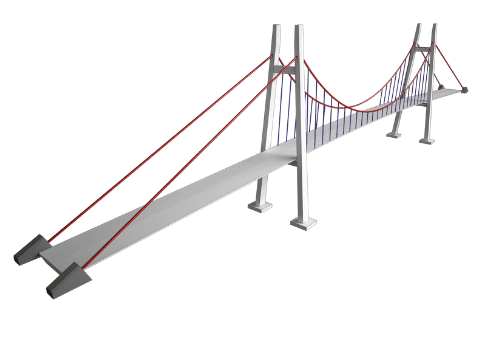

Hangbrug
- Standaard anker
- Clevis anker
- Multihole’ zadel
- ‘Built-in’ zadel
- Trekverankering
- Monostrand
- Cohestrand
- Hangers
- Bescherming tegen brand
- Bescherming tegen bliksem
- Bestrijding van ijsafzetting
- Bescherming tegen ontploffingen
- Gekleurde HDPE-buis
- Slimme LED-oplossing
- Geïntegreerde verlichtingsmodule

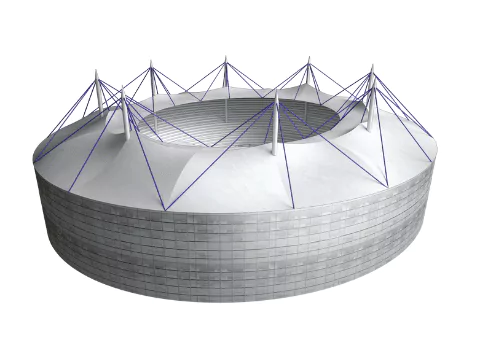

Stadiondaken
- Standaard anker
- Clevis anker
- Monostrand
- Bescherming tegen brand
- Bescherming tegen bliksem
- Bestrijding van ijsafzetting
- Bescherming tegen ontploffingen
- Gekleurde HDPE-buis
- Slimme LED-oplossing
- Geïntegreerde verlichtingsmodule
