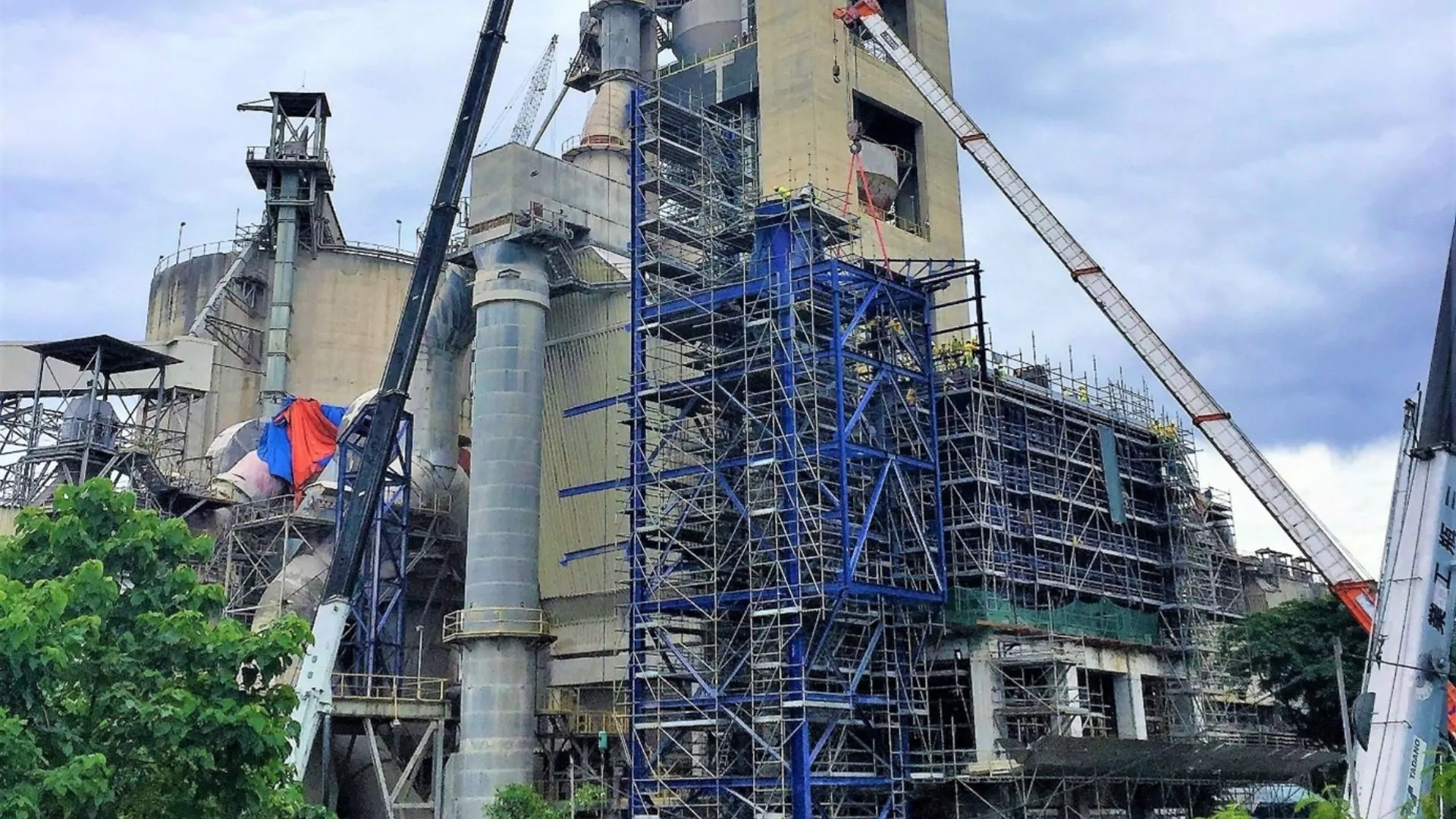

Het team dat werkte aan de renovatie van de cementfabriek moest een oplossing vinden voor de beperkte toegang en de moeilijke werkomgeving. Het ontwerp- en bouwcontract omvatte een reeks structurele versterkingsmaatregelen voor de bestaande voorverwarmingstoren. Zo kon plaats worden geboden aan extra apparatuur om de productie te verhogen.
-
Naam van de eigenaarCRH
-
Naam van de klantRCBM
-
Opleverdatum van het projectSeptember 2018
-
Partners van het projectFIC en FIMI JV
Werkopdracht voorverwarmingstoren
De eis van de klant om de impact op de productie te minimaliseren, betekende dat er slechts drie maanden beschikbaar waren om het werk aan het 84 meter hoge gebouw van acht verdiepingen te voltooien. Het moest worden uitgevoerd terwijl de toren nog in bedrijf was. Het werk aan de voorverwarmingstoren moest worden voltooid vóór de geplande vervanging van de belangrijkste cementoven van de fabriek. Dit kon alleen tijdens het droge seizoen plaatsvinden. Hierdoor bleef er slechts een maand over voor voorbereiding en mobilisatie voorafgaand aan de uitvoering, en moest er tijdens het regenseizoen worden gewerkt.
-
30Tonnen staal gefabriceerd en geïnstalleerd
-
202Freyssibars geïnstalleerd, belast en gevoegd
-
84Hoogte van het gebouw (m)
Er werd een hele reeks versterkingstechnieken gebruikt op de voorverwarmingstoren
- Toepassing van koolstofvezelwapening en microbeton om de capaciteit van de betonstructuur te verhogen
- Extra laterale blisters en nieuwe elastomeerlagers
- Versterking van de verbindingen tussen de stalen vloerbalken en de betonnen kolommen.
Een uitdagende werkomgeving
De werkomgeving was om een aantal redenen uitdagend; er was geen lifttoegang tot de structuur, de werklui werkten op hoogte en bij temperaturen tot 50°C door de werking van de voorverwarmer. Andere onderaannemers moesten ook meewerken en er waren vaak beperkte werkruimten.
Er werden isolerende schilden en ventilatoren gebruikt om de werkomstandigheden in de constructie te verbeteren. Op elke verdieping waren waterstations aanwezig. Kritische verbindingen tussen de stalen vloerbalken en de betonnen toren werden waar nodig versterkt door laterale blisters toe te voegen rond de bestaande lagers. Nieuwe verstijvers die aan de stalen liggers werden toegevoegd, zorgden ervoor dat de belastingen op de blisters konden worden overgebracht. Op andere plaatsen werd de hele structurele verbinding herzien. Hierbij werden grote op maat ontworpen stalen elementen gefabriceerd en voorzichtig in de beperkte ruimte werden gemanoeuvreerd. De bestaande betonplaat moest worden uitgebroken en de nieuwe elementen moesten op hun plaats worden gebracht om de lastoverdracht te kunnen voltooien.
